MR 환경 내비게이션 개발 프로젝트

프로젝트 개요

프로젝트 명: MR환경 내비게이션 프로젝트
역할
- Topology Map 생성 알고리즘 개발
- MR 환경 내비게이션 앱 개발
- 프로젝트 통합 및 리딩
- 문서화
개발 환경
- Unity 2022
- C#
- HoloLens 2/MR
기간: 2022.01 ~ 2022.12
인원: 3명

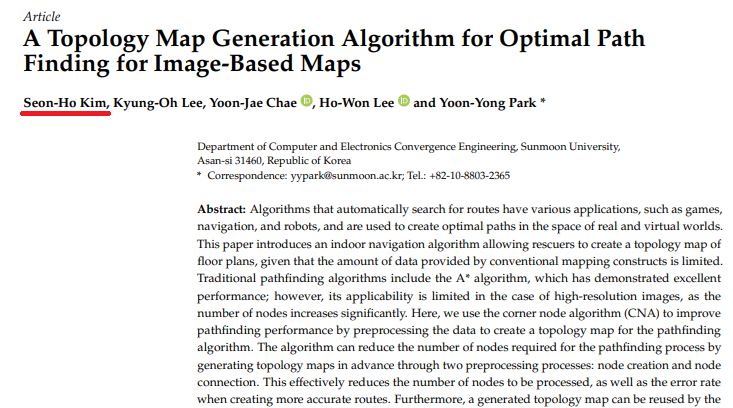

논문 링크

A Topology Map Generation Algorithm for Optimal Path Finding for Image-Based Maps

프로젝트 배경

MR 기반 실내 재난 모니터링 및 구조 시스템 연구의 일부
건물 구조 데이터 부재 → 도면 기반으로 빠르게 Topology Map 생성 필요
MR HMD의 낮은 컴퓨팅 파워, 구조 임무 특성 상 오류 없는 경로 안내 필수
적절한 Pathfinding 최적화가 요구되어 자체 알고리즘 연구 진행

전체 요약 (핵심 키워드)

Mixed Reality(MR) 환경 실내 내비게이션 시스템 개발
자체 개발 CNA 알고리즘으로 도면 기반 그래프 생성
Pathfinding 노드 수 90% 이상 감소, A* 기반 경로 탐색
Unity + MRTK 기반 MR 안내 시스템 구현
SCI-E 저널 논문 1저자, 경진대회 금상

팀 리딩(회의/문서화/커뮤니케이션)

주요 구현 내용

1. 도면 기반 Topology Map 생성 알고리즘 (CNA)

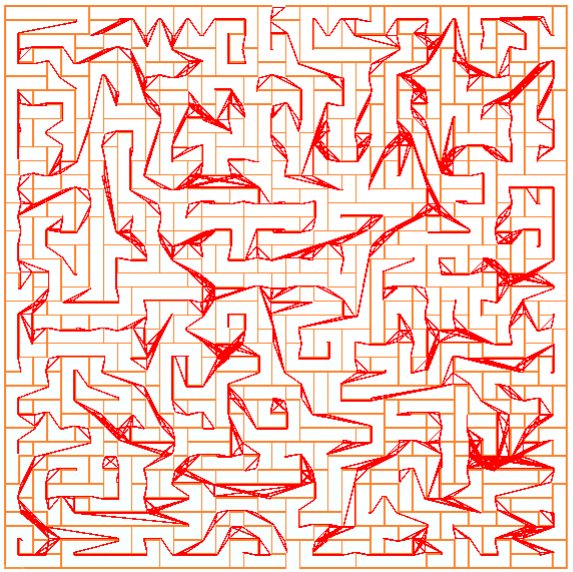

Topology Map 생성 결과물

그래프 정점 개수 감소율

Complexity	A*	*A With CNA**	Percentage
Very Simple	46062.5	39	−99.92%
Simple	122703	102.2	−99.92%
Intermediate	107462.6	147.2	−99.86%
Complicated	176671.1	200.8	−99.89%
Very Complicated	759311.4	380.8	−99.95%
Special Case	143376.6	260	−99.82%

기능	설명
이미지 → Grid 변환	도면을 이미지 처리해 타일맵 형태(Grid)로 변환
노드 생성	벽 영역에서 코너 검출 후 노드 생성
그래프 구성	생성된 노드들을 연결해 Topology Map 구축
최적화	Pathfinding에 필요한 노드 수 90% 이상 감소

핵심 포인트

일반적인 A* 단독 적용 시 넓은 공간에서 잘못된 경로 생성 문제를 해결
도면 기반 그래프 생성(Corner Node Algorithm, CNA)을 통해 정확한 노드만 추출
결과적으로 오류 없는 경로 + 고성능 탐색 실현

코드 스니펫


// Corner Node Algorithm을 구현하는 클래스의 일부분입니다.
public class CornerNodeAlgorithmV2
{
    private int[,] direction = {
        {1, 0}, {1, 1}, {0, 1}, {-1, 1},
        {0, -1}, {-1, -1}, {-1, 0}, {1, -1}
    };

    private int width, height;

    private Cell[,] mapData;
    private List<PathNode> pNodeList = new List<PathNode>();
    private List<(int, int)> wallList;

    private void createCorner(int x, int y, int beforeDirection)
    {
        if (x < 0 || y < 0 || x >= width || y >= height)
            return; // Out of range

        if (mapData[x, y].Type == Constants.CHECK)
            return; // Checked cell

        if (mapData[x, y].Type == Constants.OPEN) // is Corner?
        {
            int wallCount = 0;

            for (int i = 0; i < 8; i++)
            {
                int nextX = x + direction[i, 0];
                int nextY = y + direction[i, 1];

                if (!(nextX < 0 || nextY < 0 || nextX >= width || nextY >= height))
                {
                    if (mapData[nextX, nextY].Type == Constants.WALL ||
                        mapData[nextX, nextY].Type == Constants.CHECK)
                    {
                        wallCount++;
                    }
                }

                if (wallCount > 1) break;
            }

            if (wallCount == 1)
            {
                mapData[x, y].Type = Constants.NODE;
                pNodeList.Add(new PathNode(x, y));
            }

            return;
        }

        if (mapData[x, y].Type == Constants.WALL)
        {
            mapData[x, y].Type = Constants.CHECK;

            int backward = directionSelector(beforeDirection - 4);

            for (int i = 0; i < 7; i++)
            {
                int nextDirection = directionSelector(backward + i);
                int nextX = x + direction[nextDirection, 0];
                int nextY = y + direction[nextDirection, 1];

                createCorner(nextX, nextY, nextDirection);
            }
        }
    }
}

2. A* Algorithm 기반 경로 탐색

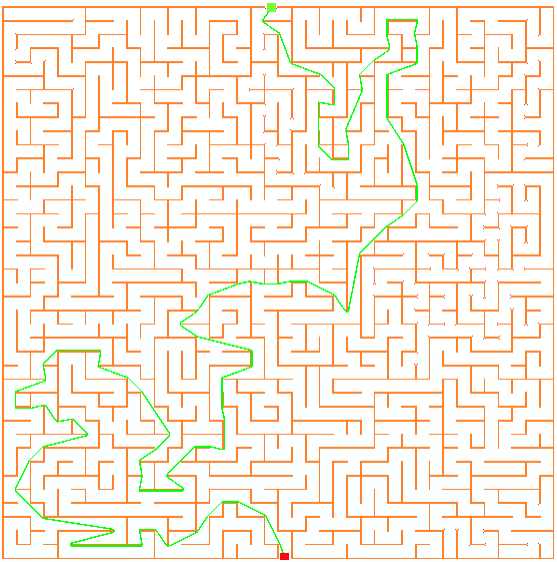

생성된 Topology Map에 A*를 적용한 결과물

A* 단일 적용 vs A* + 최적화 적용 결과 표

Complexity	Preprocessing Time	A*	*A with CNA**	Percentage
Very Simple	7 ms	75.8 ms	1.2 ms	-90.77%
Simple	46.2 ms	264.2 ms	2.5 ms	-99.05%
Intermediate	90.4 ms	183.8 ms	2.8 ms	-98.48%
Complicated	280.8 ms	775.5 ms	6.7 ms	-99.14%
Very Complicated	1137.2 ms	3342.1 ms	9.7 ms	-99.71%
Special Case	582.8 ms	557.6 ms	5.5 ms	-99.01%

항목	내용
탐색 알고리즘	A* (Straight-line Distance Heuristic)
적용 대상	CNA로 생성한 Topology Map Graph
효과	↓ 노드 수 감소 → MR HMD에서도 빠른 연산 속도 확보

핵심 포인트

목적지까지의 직선 거리(Heuristic) 사용
그래프 기반 탐색으로 경로 오류 제거
기존 Grid 탐색 대비 성능 대폭 향상

코드 스니펫


// A* 알고리즘을 적용하기 위한 메소드입니다.
private void aStarAlgorithm(AStarNode ptr)
{
    do
    {
        ptr = addCloseList();
        addOpenList(ptr);

        if (ptr.GetNode == targetNode && ptr.GetNode == targetNode)
        {
            Debug.Log("Pathfinding Complete (A* + CNA)");
            while (true)
            {
                pathResult.Add(new Vector3(ptr.GetNode.getX(), 0, ptr.GetNode.getY()));
                if (ptr.GetNode.getX() == startNode.getX() &&
                    ptr.GetNode.getY() == startNode.getY())
                {
                    return;
                }
                ptr = ptr.ParentNode;
            }
        }

    } while (openList.Count != 0);

    Debug.Log("Can't find path");
}

// 선택된 노드 중 아직 탐색하지 않은 노드를 리스트에 추가합니다.
private void addOpenList(AStarNode ptr)
{
    for (int i = 0; i < ptr.GetNode.getCnn().Count; i++)
    {
        Tuple<PathNode, Vector3> nodeBuffer = ptr.GetNode.getCnn()[i];

        double hScore = Math.Sqrt(
            Math.Pow(targetNode.getX() - nodeBuffer.Item1.getX(), 2) +
            Math.Pow(targetNode.getY() - nodeBuffer.Item1.getY(), 2));

        double gScore = Math.Sqrt(
            Math.Pow(ptr.GetNode.getX() - nodeBuffer.Item1.getX(), 2) +
            Math.Pow(ptr.GetNode.getY() - nodeBuffer.Item1.getY(), 2))
            + ptr.GScore;

        double fScore = hScore + gScore;

        if (nodeBuffer.Item1.Status == 0) // When a node doesn't belong any list
        {
            AStarNode newAStarNode = new AStarNode(nodeBuffer.Item1, hScore, gScore, ptr);
            openList.Add(newAStarNode);

            nodeBuffer.Item1.Status = 1;
            nodeBuffer.Item1.AStarNode = newAStarNode;
            nodeBuffer.Item1.FScore = newAStarNode.FScore;
        }
        else if (nodeBuffer.Item1.Status == 1) // When a node belong to open list
        {
            if (fScore < nodeBuffer.Item1.FScore)
            {
                nodeBuffer.Item1.AStarNode.GScore = gScore;
                nodeBuffer.Item1.AStarNode.HScore = hScore;
                nodeBuffer.Item1.AStarNode.FScore = fScore;
                nodeBuffer.Item1.AStarNode.ParentNode = ptr;
            }
        }
    }
}

// 탐색한 노드를 리스트에 추가합니다
private AStarNode addCloseList()
{
    if (openList.Count != 0)
    {
        AStarNode minNode = openList[0];
        for (int i = 0; i < openList.Count; i++)
        {
            if (minNode.FScore > openList[i].FScore)
                minNode = openList[i];
        }

        minNode.GetNode.Status = 2;
        closeList.Add(minNode);
        openList.Remove(minNode);
        return minNode;
    }

    return null;
}

3. MR 내비게이션 시스템 구현 (Unity + MRTK)

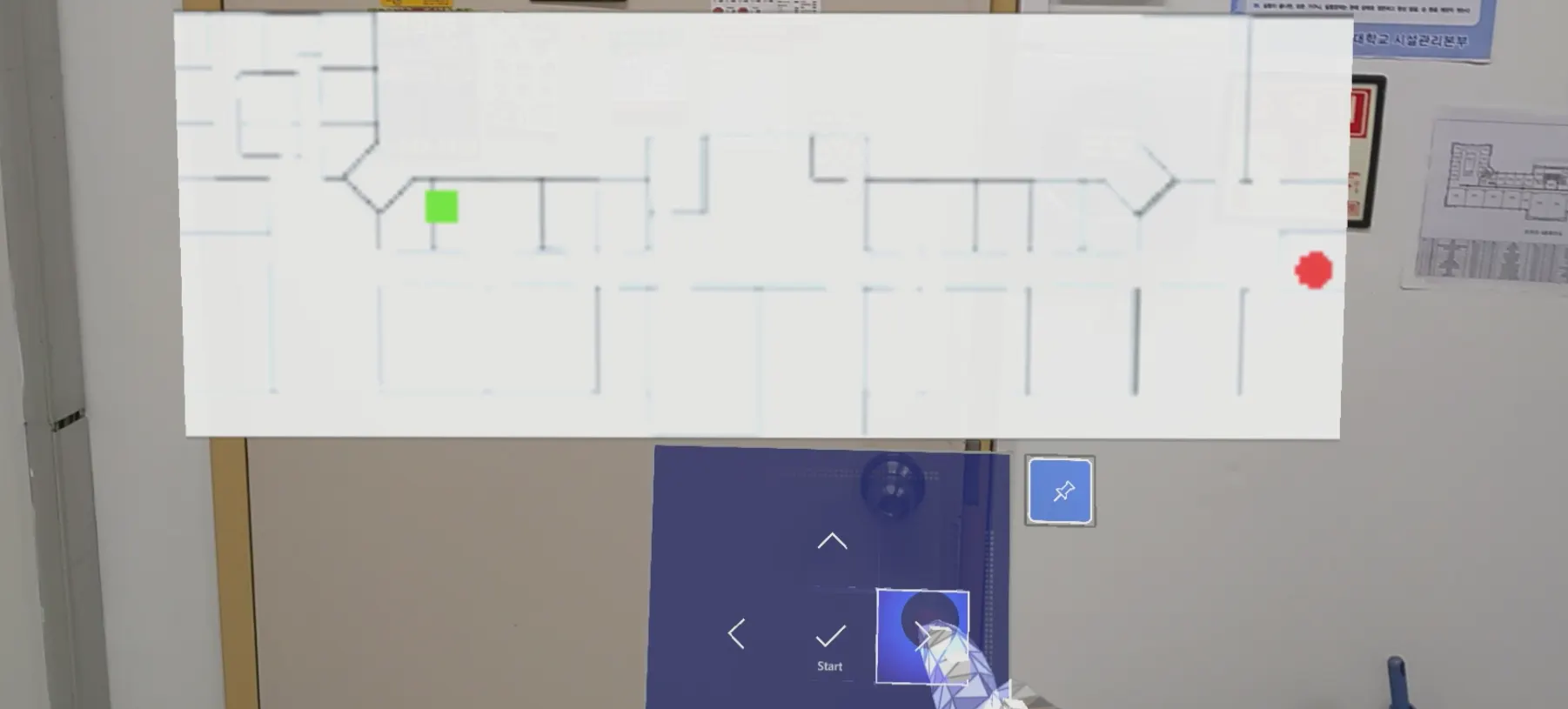

목적지 지정

경로 안내

기술	내용
엔진	Unity
MR Framework	MRTK(Mixed Reality Toolkit)
기능	생성된 경로 위에 3D 안내 오브젝트를 실시간 표시
결과	사용자 시야에 최단경로를 시각적으로 제공하는 내비게이션 구현

핵심 포인트

Unity 사용으로 3D 오브젝트 처리 용이
MRTK 활용해 HMD 제스처·공간 인식 자연스럽게 연동

프로젝트 매니지먼트

항목	수행 내용
회의 관리	주간 회의를 주관, 이슈 공유 및 주간 목표 설정
문서화	진행 상황·회의록 작성 → Google Cloud로 공유
커뮤니케이션	Git·Discord·KakaoTalk 기반 실시간 이슈 관리 및 화면 공유
협업 문화	문제 상황을 팀 단위로 즉시 공유하여 빠르게 해결

핵심 포인트

팀 리딩 역할 수행
문서화 및 커뮤니케이션 체계적 운영
실시간 협업 환경 구축으로 프로젝트 효율 향상
